力矩限制器

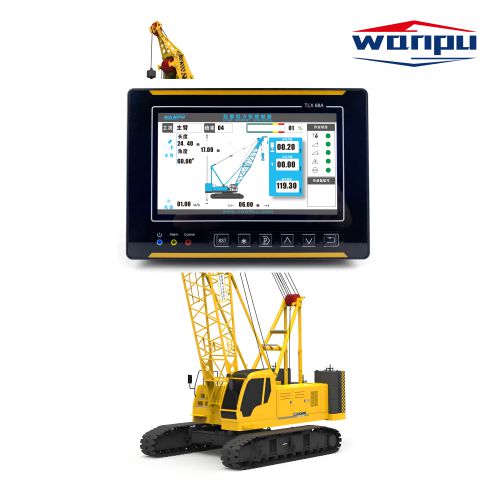

履帶式起重機力矩限制器

產品類別：力矩限制器
適用車型：履帶式起重機
規格型號：TLX
執行標準：GB28264
產品描述：履帶吊力矩限制器，履帶式起重機力矩限制器、履帶式起重機安全保護，履帶式起重機安全監控，履帶式起重機
在線訂購

掃碼獲取詳細的產品手冊

技術工程師 18972582893 | 0717-6746086 | 0717-6589876

1.系統介紹

履帶式起重機力矩限制器主要由力矩限制器顯示器、主機、角度傳感器、重量傳感器等組成。通過各傳感器檢測信號，可以實時在顯示器上顯示起重機的額定起重量、實際起重量、臂長、角度等信息，并根據情況輸出報警信號和控制信號，輔助作業人員安全操作起重機。

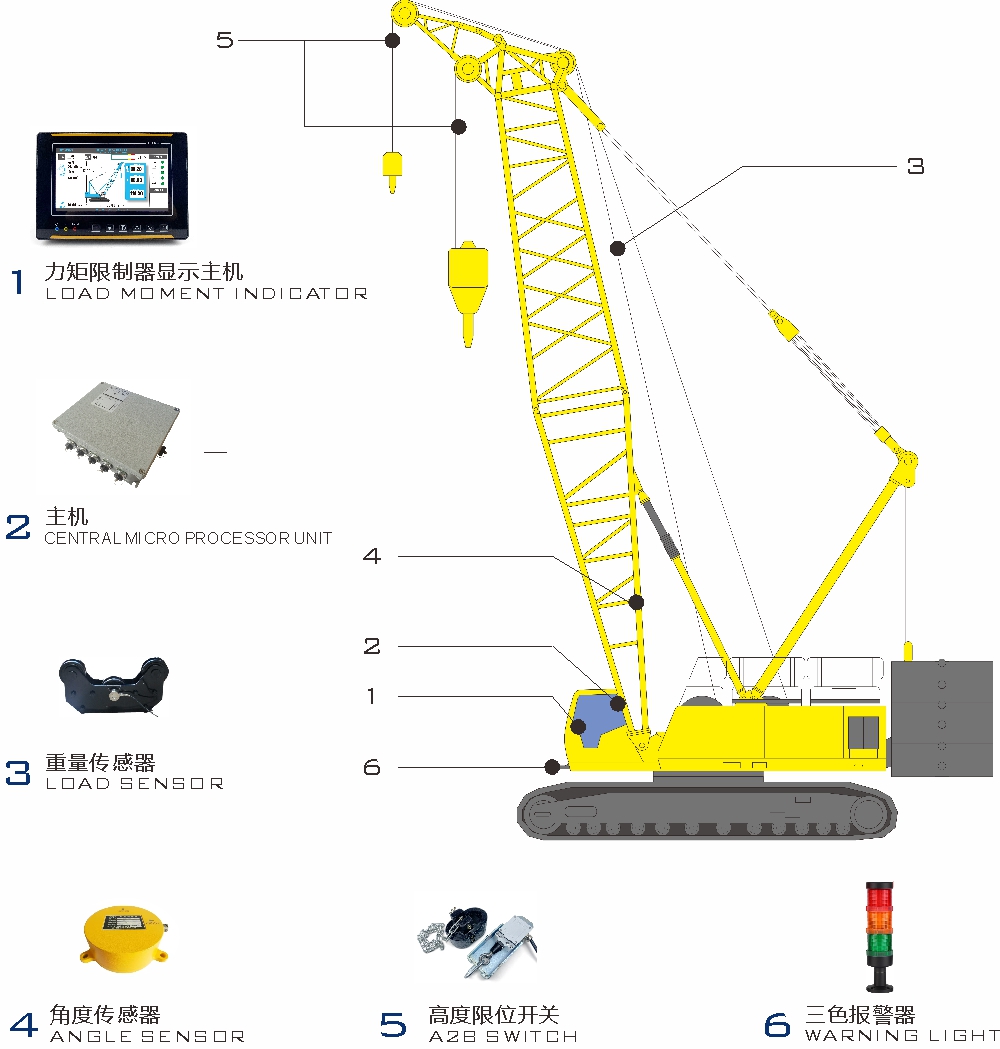

2.系統組成

名稱	數量	單位	備注
顯示器	1	臺	可選擇本公司其他型號
主機	1	臺	可選顯示器主機一體機
重量傳感器	2	套	可三滑輪重量傳感器、旁壓式傳感器或其他重量傳感器
角度傳感器	1	臺	根據車型配置
高度限位開關	2	套	主/副鉤
外置報警器	1	臺	可選配：顯示器自帶蜂鳴器，可選配外置三色報警器

顯示器

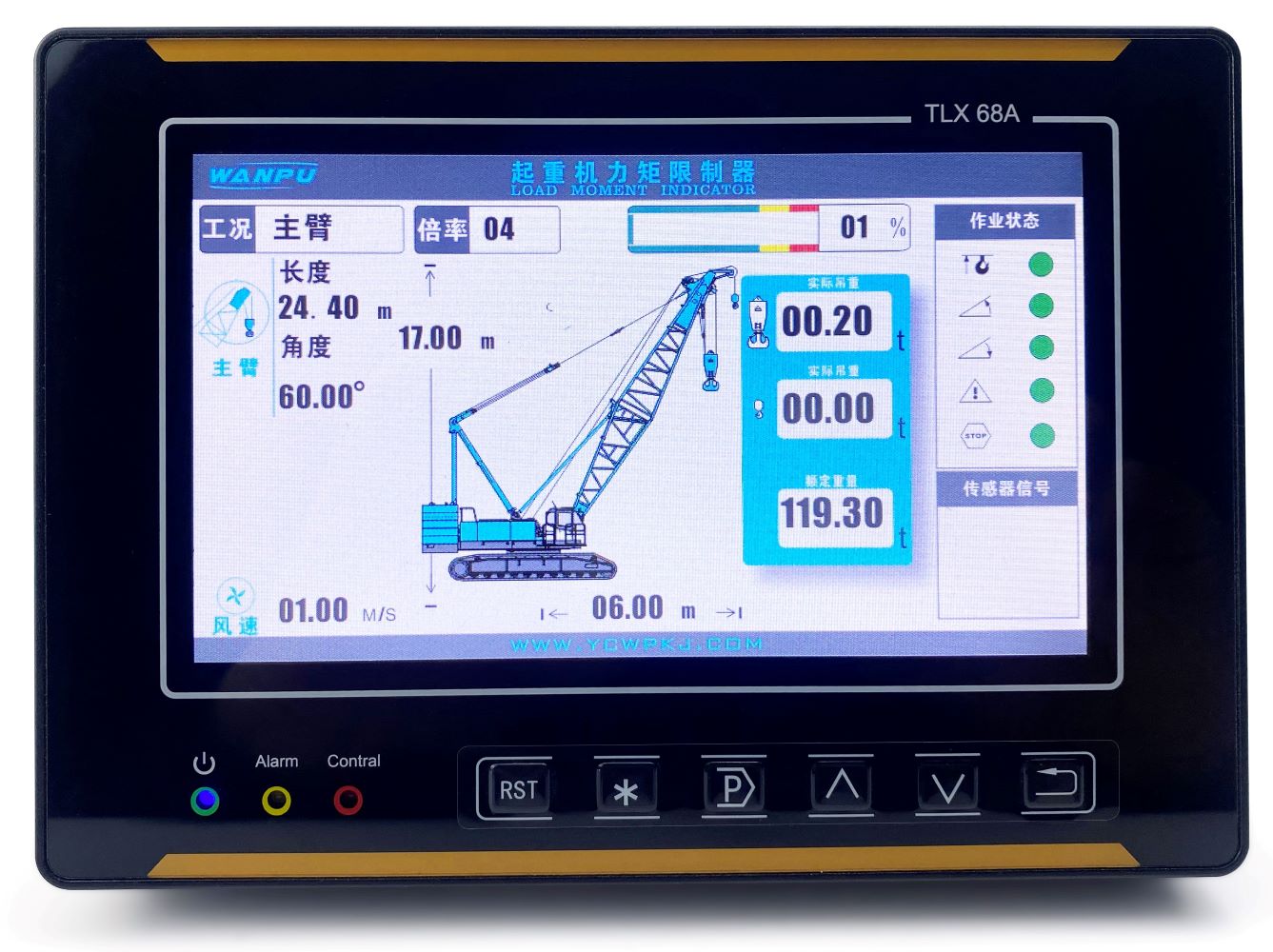

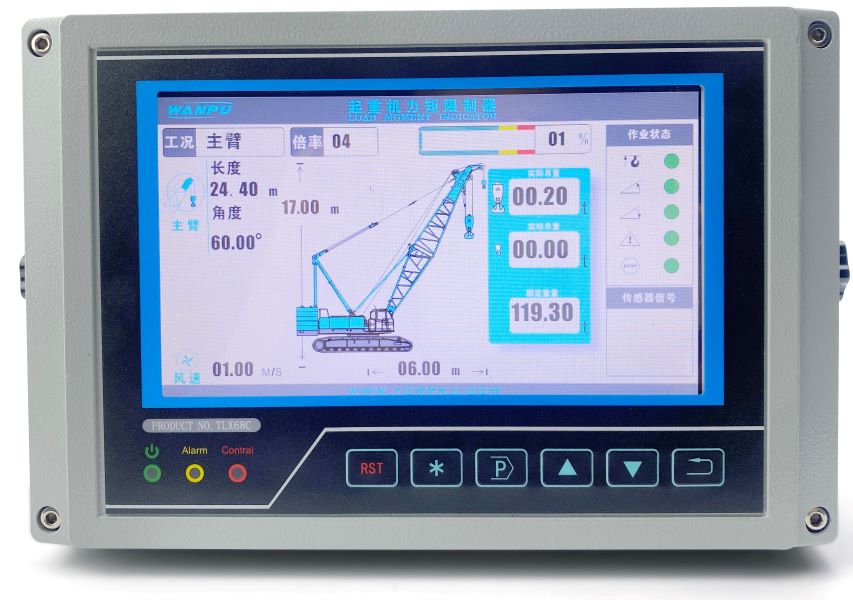

TLX800型力矩限制器	TLX68A型力矩限制器	TLX68C型力矩限制器

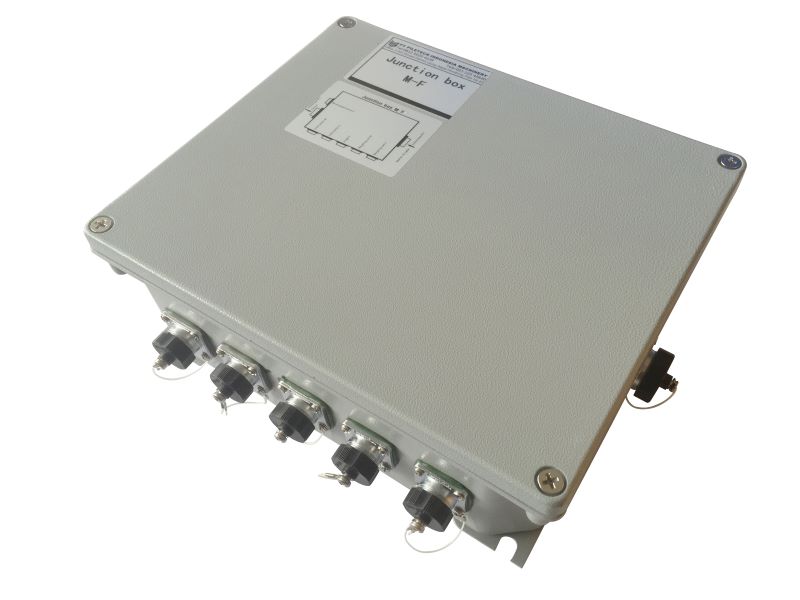

主機

如顯示器選用分體式顯示器（TLX800/TLX68A），系統需要配置主機。TLX68C可以作為顯示主機一體機

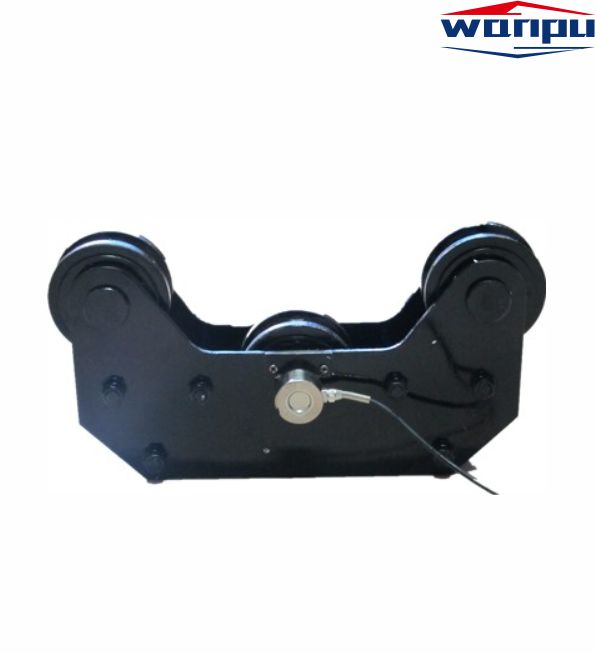

重量傳感器

液壓傳感器安裝在起重機液壓缸上

測量范圍：35MPa

角度傳感器

角度傳感器安裝在吊臂上，用來檢測起重機長度和角度。力矩限制器采集其信號，通過計算，實時顯示起重機的臂長、角度等信息。

長度范圍：0-45M（根據車型配置）

角度范圍：-10°~+90°

高度限位開關

用于起重機械鋼絲繩防過卷限位的一種自動保護開關，吊鉤的上下移動托起或放下重錘時斷開或?qū)ㄩ_關。力矩限制器通過采集其信號，給作業者提供實時的吊鉤過卷信息。

三色報警器
